Type-c接口是USB接口的一种类型,它支持大电流和大电压充电,有助于提高充电速度,由于它的特性在于其c型的接口,可以支持双向盲插供电。但是这种接口在生产时对它的防水性要求较高,如果它的防水性不好,容易使接口接触不良,在使用时会有漏电的危险发生。因此,厂家在生产的时候都会针对它的防水性进行测试,而传统的检测方法对type-c的接口有所损害。在这一点上,海瑞思也针对type-c接口的防水性检测进行了深入的研究,现已研发出一款专门测试type-c接口的防水性检测仪并投入使用。今天我们就来看看其中一个案例。
一、 Type-c的外形展示及检测难点
1. Type-c接口的最大特点就在于它的c型接口和超薄, 且两面是对称的形状,有利于插拔充电使用。
2. 它是由方便手持插拔的防水壳料加type-c接口组成,身形小巧,不好用模具进行全封闭检测。
二、Type-c的检测难点突破
1. 针对type-c的外形特征,宁波海瑞思特意为type-c定制了两个专门的工装治具,工装治具并不是全封闭的,它方便两个type-c接头分别插入各自的卡位,并连接各自的充气管道,使检测仪器对type-c内部冲入气体进行直接检测。
Type-c检测模具展示
2. 这样的检测方法有利于保持type-c接口的特性,检测仪往type-c接口充入的是无杂质、无污染的气体,这样避免了在检测时被外部水汽,湿气和固体污染物所污染,也确保了检测结果。

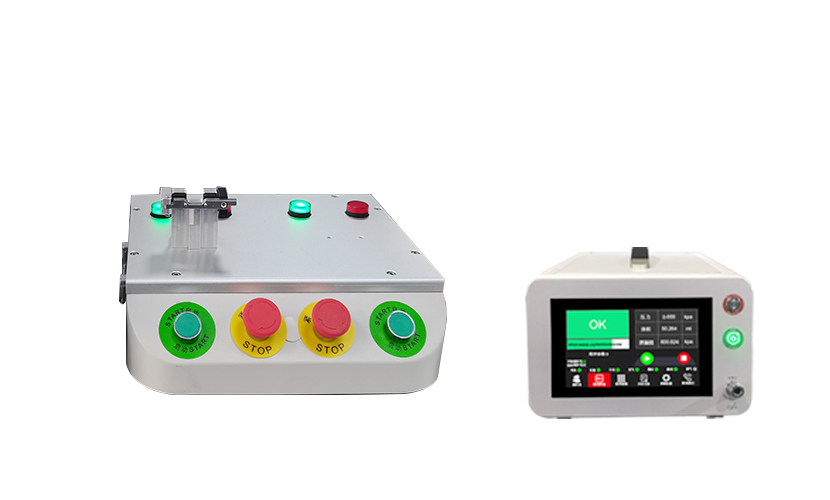

宁波海瑞思Type-c防水性检测仪
三、type-c的检测过程展示
首先我们将type-c接口插入卡位中固定,导管与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检测激光type-c接口的时候,按下启动键。
检测时,仪器会往type-c接口内部充气。如果type-c接口是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定type-c接口是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的type-c接口不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示防水性检测通过。

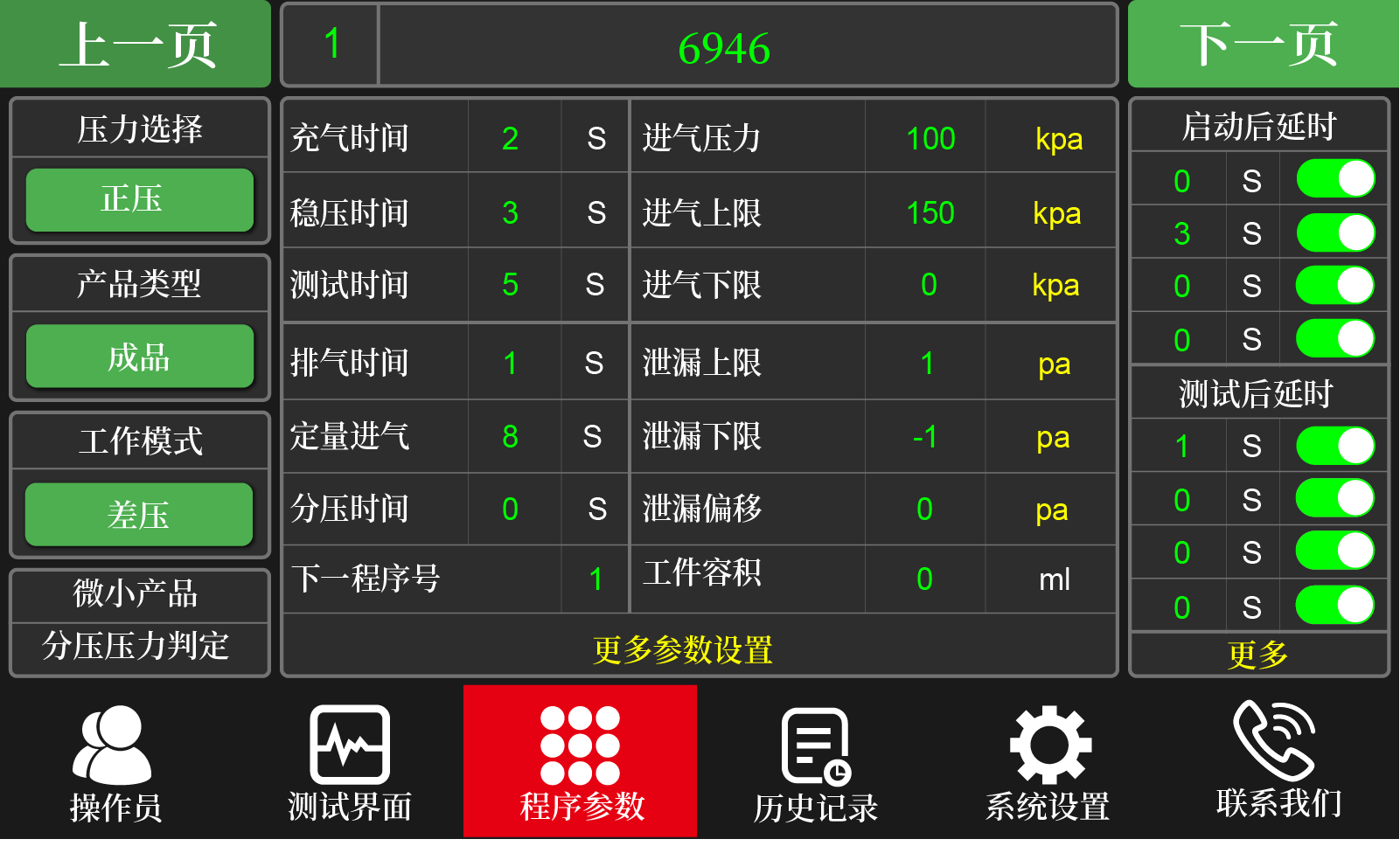

四、type-c防水性检测仪参数表
该版权归宁波海瑞思所有,禁止进行转载与伪原创,如有违反后果自负。
此次检测所用产品列表
仪器:HP系列气密性检测仪,点击链接查看详细介绍;
工装:桌面型单工位工装,点击链接查看详细介绍;
模具:定制型模具,点击链接查看详细介绍;
