新能源汽车摄像头线束的气密性检测案例

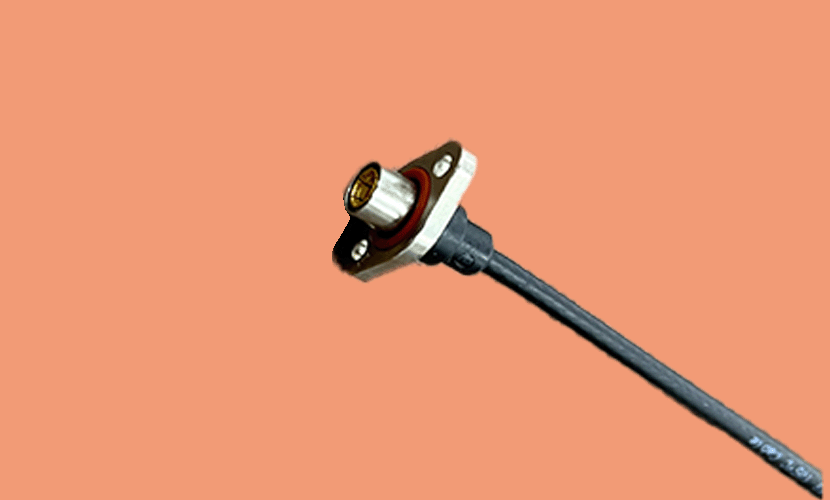

图1 待测产品：汽车摄像头线束
新能源汽车摄像头线束在现代汽车中扮演着至关重要的角色，它连接着车内外的摄像头设备，为驾驶员提供关键的视
觉信息。摄像头线束的功能不仅局限于数据传输，还需要保证线束的气密性，以确保在各种环境条件下正常运行。

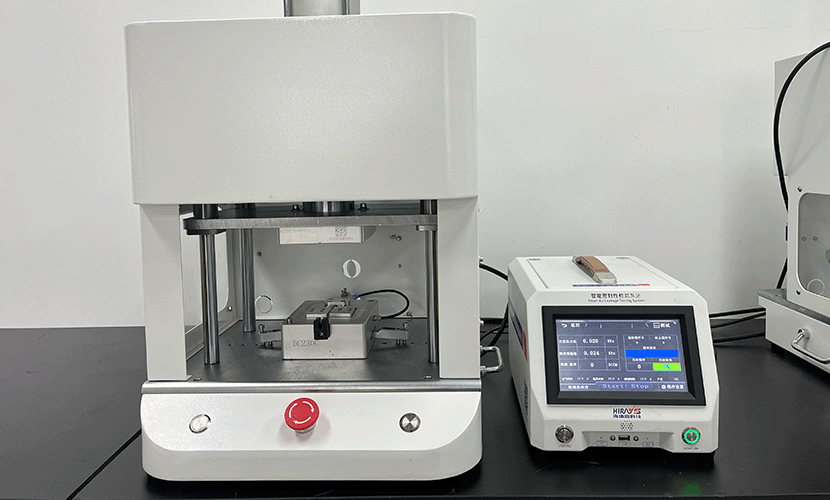

图2 检测所需一整套设备（从坐是检测工装和模具、右侧是检测仪器）
为什么需要进行气密性检测呢？首先，线束的气密性直接关系到汽车内部电子设备的可靠性和稳定性。如果线束存在
气密性问题，可能导致湿气、灰尘等外部因素侵入，从而损害线束内部电子元件，影响汽车的性能和安全性。其次，
线束的气密性问题可能导致电子设备失效，从而影响驾驶员的视线和车辆的安全性。

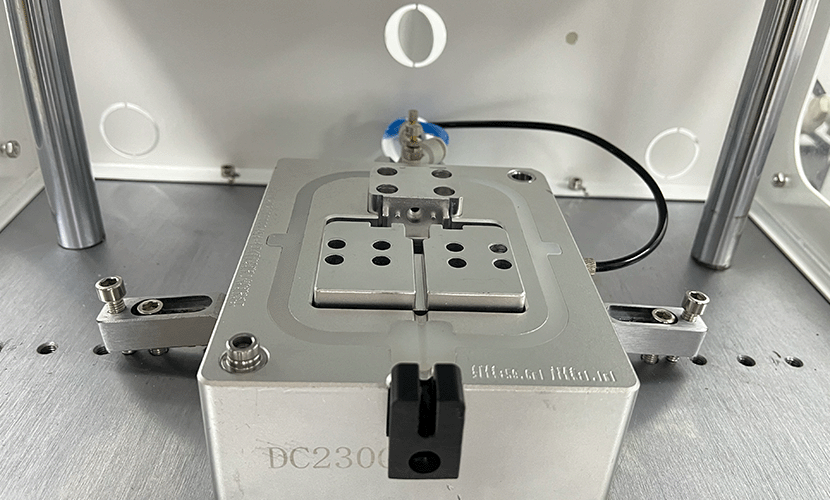

图3 检测下模（未放产品）
在一次新能源汽车摄像头线束的气密性检测中，我们采用了专业的工具和设备，以确保高精度和可靠性。具体来说，
我们使用了HP系列气密性检测仪器，这些仪器能够快速、精确地检测线束的气密性。同时，为了支撑和固定线束，
我们采用了桌面式加高工装，并使用了定制的检测模具，以确保每个线束都能得到全面的检测。

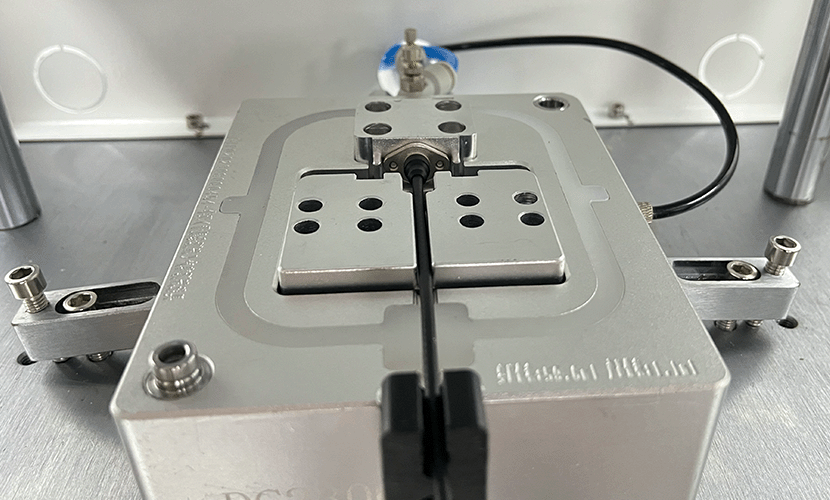

图4 检测下模（放置产品）
线束气密性检测面临两个主要困难点：首先，待测部位通常是线材尾部的SR处，需要用部件来施加力以确保密封圈
被封紧；其次，如果采用气缸动作来实现封紧，必须保证气缸的动密封良好，以免气体泄漏。

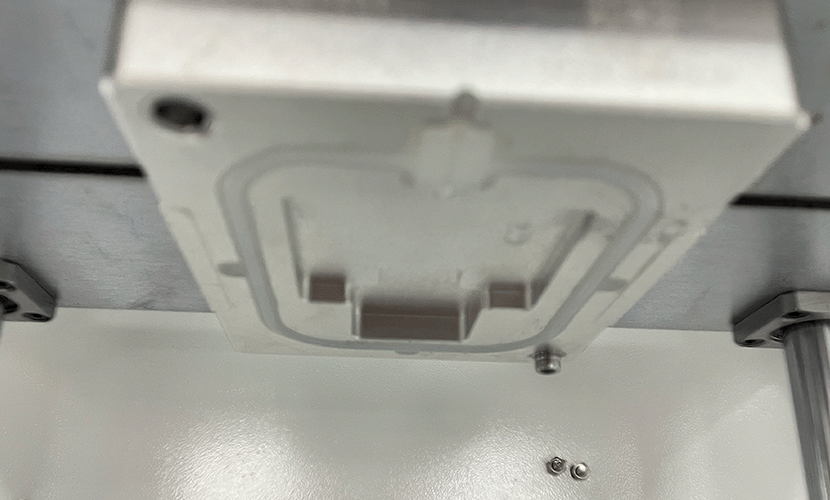

图5 检测用上模
为了解决这些问题，我们采取了以下方法：首先，我们采用了气缸+导轨的形式，使线束尾部均匀受力，确保密封圈
被均匀封紧。其次，我们采用密封圈过盈配合+侧推气缸后置的方式，有效解决了气密性问题，确保线束的可靠性。

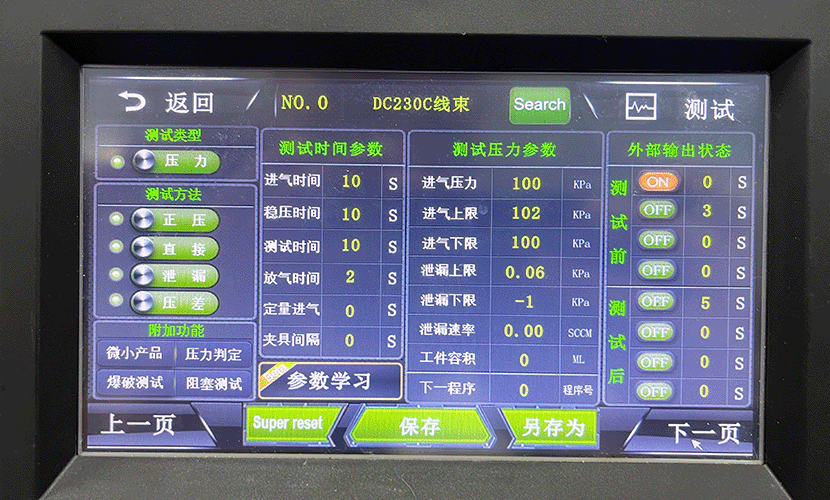

图6 检测用好程序参数
总之，新能源汽车摄像头线束的气密性检测至关重要，不仅关系到车辆性能和安全性，还关系到驾驶员的行车体验。
想了解更多信息请咨询售前客服。
